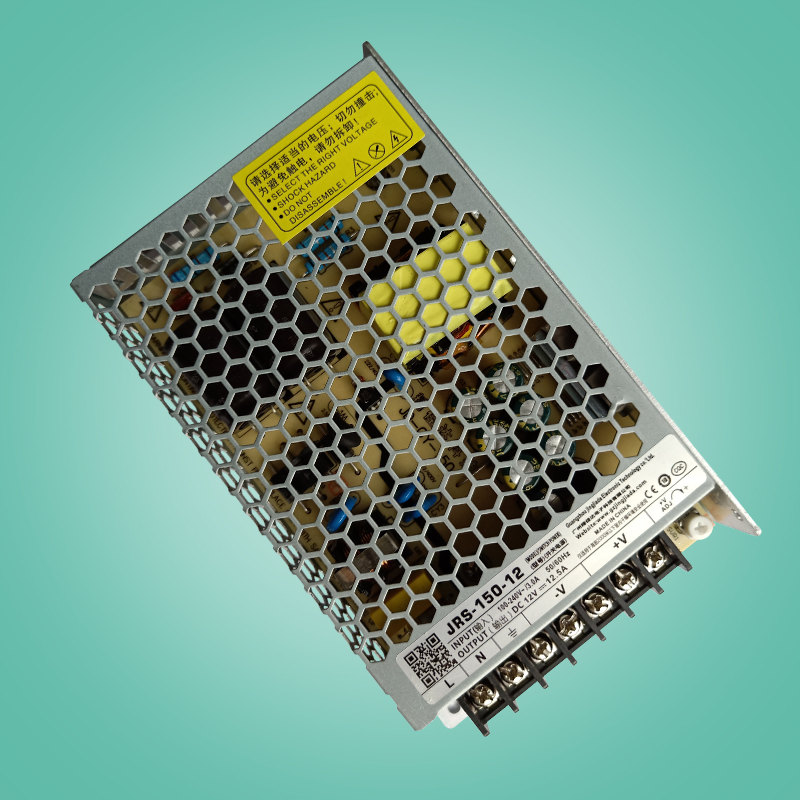

JRS-150-12
1.产品说明（Product description）
利信电子\利信电源产品生产多年，机壳型AC/DC电源供应器已广为市场采用。体积小、易安装于极小机内空间，并具有极小待机功耗符合能源之星要求，具有CE安规认证,强耐环境性、过压、过流、短路完善的保护,本产品采用自动化设备制造,100%满载高温老化，ATE智能化测试设备，产品质保三年。产品广泛应用于工业自动化、LED显示屏、工业控制、电子仪器。LI XIN TECHNOLOGY & LI XINPOWER PRODUCTS HAVE BEEN produced for many years, and the case type power supply unit has been widely used in the market. The machine is small in size, easy to install in a very small machine space, and has a very small standby power consumption in line with the energy star requirements, with CE safety certification, strong environmental resistance, over-voltage, over-current, short circuit protection, this product is manufactured with automated equipment, 100% full load high temperature aging, ATE intelligent test equipment, product quality guarantee for three years. Products are widely used in industrial automation, LED display screen, industrial control, electronic instruments.
2.产品参数特性：（Parameter characteristics of product）
产品型号（model）:JRS-150-12
直流输出范围（DC output range）：12.0 V, 0～12.5 A
输出电压精度 （Accuracy of output voltage):±2%
纹波（Ripple wave):100mVp-p
效率（Efficiency):90%
LED指示工作状态:（Led indicates working status）
输入电压范围 (Input voltage range): 85～264VAC3.0A/120～360VDC频率（Frequency）：47-63HZ
空载损耗<0.2瓦（No-load loss & Lt; 0.2 W）
自然通风冷却（Natural Ventilation Cooling）
输入浪涌电流冷启动:230V时为30A（Input surge current, cold start,30A at 230V）
电压调整范围（Voltage range）:11.5～12.8V
启动上升及保持时间（Start-up and hold time） 230VAC满载时（Full load）500ms,30ms,30ms/115VAC满载时（Full load）500ms,30ms,12ms
漏电流（Leakage current）：<0.75mA / 240VAC
过载保护 过电流点在110%～150%，自动检测,自动恢复（Overload protection, over-current point in 110% ~ 150% , automatic detection, automatic recovery）
过电压保护 13.5～15V时关断输出电压. （Turn off the output voltage when overvoltage protection is 13.5 ~15v）
绝缘特性（Insulation characteristic） 输入端与输出端间:3.75KVAC,输入端与外壳间:2KVAC,输出端与外壳间:0.5KVAC 1分钟（Input and output: 3.75KVAC, input and Shell: 2KVAC, output and Shell: 0.5KVAC 1 minute）
工作温度（Operating temperature） -30～+70℃
可用于海拔5000地区（Can Be used at 5,000 elevation）
电磁兼容标准（EMC Standard） EN61000-4-2,3,4,5,6,8,11,EN61000-6-2(EN50082-2)
接线方式（Connection Mode） 7P/9.5mm端子排（Terminal Block）
外形尺寸（Contour dimension） 134×97×30mm(长×宽×高)（Length, width and height）
机壳号（Case number） JD-GY-150
重量及包装（Weight and packing） 0.4公斤/只(Kg / only)
3.警示（Warning）
为了防范触电及烧伤危险,请勿拆除电源外壳.（Please do not remove the power supply case to prevent electric shock and burn.）
不能将电源安装在潮湿环境和近水源处.（Do not install the power supply in a humid environment or near the water source.）
不能将电源暴露在高温环境和近火源处.（Do not expose power source to high temperature and near fire source.）
输出电压和输出电流不能超出规格书所规定的额定值范围.（The output voltage and output current can not exceed the rating range specified in the specification.）
接地线(FG)必须与大地连接（The grounding FG must be connected to the earth）
